مبدل یک به دو POE

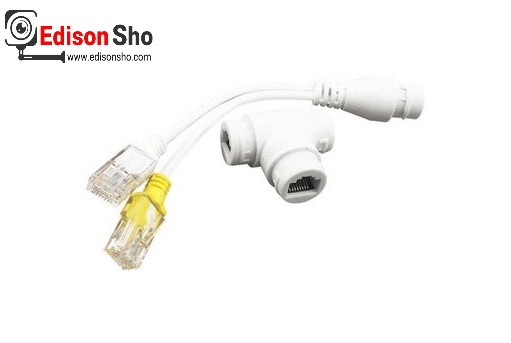

 این مبدل از دو بخش تشکیل شده است :

1- Combiner یا ترکیب کننده، که از دو کابل سوکت دار شبکه و یک مادگی شبکه تشکیل شده است. سوکت های سفید و زرد رنگ هر کدام به یک پورت سوئیچ PoE وصل می شوند.یک کابل شبکه نیز از مادگی شبکه به سمت قسمت دیگر رابط یعنی Splitter کشیده می شود.

2- Splitter یا جدا کننده، که مانند یک سه راهی مادگی شبکه می باشد. مادگی in از طریق کابل شبکه حداکثر تا مسافت 130 متر به قسمت دیگر رابط یا Combiner وصل شده و دیتا و برق را از سوییچ POE گرفته و از دو خروجی خود به دوربین می دهد. خروجی out w مربوط به کابل سوکت دار سفید رنگ و خروجی out y نیز مربوط به کابل سوکت دار زرد که سوئیچ PoE متصل شده می باشد
