کاربرد سوکت ترمینالی نری و مادگی چیست؟ راهنمای انتخاب و استفاده

سوکت ترمینالی یکی از قطعات کاربردی در اتصالات الکتریکی و الکترونیکی است که برای برقراری ارتباط بین سیم‌ها، کابل‌ها و تجهیزات مختلف استفاده می‌شود. این قطعه در مدل‌های مختلفی تولید می‌شود و بسته به نوع طراحی، می‌تواند اتصال سریع‌تر، سیم‌کشی منظم‌تر و تعمیر آسان‌تر تجهیزات را امکان‌پذیر کند. سوکت ترمینالی نری و مادگی از جمله مدل‌هایی هستند که در پروژه‌های الکترونیکی، سیستم‌های برق، تجهیزات نظارتی و تعمیرات دستگاه‌ها کاربرد دارند.

اگر قصد خرید یا استفاده از سوکت ترمینالی را دارید، بهتر است پیش از انتخاب، تفاوت مدل نری و مادگی، نحوه اتصال و کاربرد هرکدام را بشناسید. در ادامه، این موضوع را به زبان ساده بررسی می‌کنیم.

سوکت ترمینالی چیست و چه کاربردی دارد؟

سوکت ترمینالی نوعی رابط الکتریکی است که امکان اتصال سیم به یک قطعه یا دستگاه دیگر را فراهم می‌کند. برخی از مدل‌ها دارای پیچ هستند و سیم با سفت کردن پیچ در محل خود ثابت می‌شود. در مدل‌های دیگر، از اتصال فشاری یا کانکتورهای نری و مادگی استفاده می‌شود.

یکی از مزیت‌های مهم سوکت ترمینالی، کاهش نیاز به لحیم‌کاری در بسیاری از اتصالات است. برای مثال، هنگام ساخت یک مدار الکترونیکی یا تعمیر تجهیزات برقی، می‌توان از مدل مناسب استفاده کرد تا اتصال سیم‌ها سریع‌تر انجام شود و در صورت نیاز، جداسازی آن‌ها نیز آسان باشد.

البته باید توجه داشت که همه سوکت‌های ترمینالی ساختار یکسانی ندارند. ظرفیت جریان، ولتاژ قابل تحمل، نوع سیم و شرایط محیطی از عواملی هستند که هنگام انتخاب باید بررسی شوند.

سوکت ترمینالی نری چیست؟

سوکت ترمینالی نری معمولاً دارای بخش فلزی بیرون‌آمده یا زبانه‌ای است که داخل سوکت مادگی سازگار قرار می‌گیرد. در بسیاری از مدل‌ها، سیم از طریق قسمت ترمینالی به سوکت متصل می‌شود و بخش نری وظیفه برقراری ارتباط الکتریکی با بخش مقابل را بر عهده دارد.

این نوع اتصال در تجهیزاتی کاربرد دارد که لازم است کابل یا سیم به‌صورت سریع و مطمئن به دستگاه دیگری وصل شود. برای نمونه، در بعضی مدارهای الکترونیکی، تجهیزات کنترلی و سیستم‌های برقی می‌توان از اتصالات نری متناسب با طراحی دستگاه استفاده کرد.

از مهم‌ترین مزایای سوکت نری می‌توان به سهولت اتصال، امکان جداسازی در مدل‌های قابل جدا شدن و نظم بیشتر در سیم‌کشی اشاره کرد. البته شکل ظاهری و نحوه نصب سوکت‌های نری بسته به نوع کانکتور متفاوت است.

سوکت ترمینالی مادگی چیست؟

سوکت ترمینالی مادگی بخش مکمل سوکت نری است. این قطعه معمولاً دارای حفره یا محل اتصال متناسب با بخش نری است و با قرار گرفتن دو قسمت در کنار یکدیگر، اتصال الکتریکی برقرار می‌شود.

سوکت مادگی در بسیاری از تجهیزات الکترونیکی، سیم‌کشی دستگاه‌ها، مدارهای کنترلی و سیستم‌های برق کاربرد دارد. برای مثال، در برخی مدل‌های فیش آداپتور ترمینالی، سیم‌های مثبت و منفی با کمک پیچ به ترمینال متصل می‌شوند و فیش مادگی امکان اتصال آداپتور سازگار را فراهم می‌کند.

این ویژگی به‌خصوص زمانی مفید است که بخواهید بدون لحیم‌کاری، یک ورودی برق برای دستگاه ایجاد کنید. بااین‌حال، باید قطبیت، اندازه فیش و مشخصات منبع تغذیه را پیش از اتصال بررسی کنید.

مهم‌ترین کاربردهای سوکت ترمینالی نری و مادگی

سوکت ترمینالی با توجه به نوع و مشخصات فنی، در زمینه‌های مختلفی مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای آن عبارت‌اند از:

۱. استفاده در مدارهای الکترونیکی

در ساخت و تعمیر مدارهای الکترونیکی، اتصال سیم‌ها به قطعات مختلف اهمیت زیادی دارد. استفاده از سوکت ترمینالی مناسب می‌تواند فرایند مونتاژ را ساده‌تر کند و در صورت نیاز به تعمیر، امکان جداسازی برخی اتصالات را فراهم سازد.

۲. اتصال آداپتور و تجهیزات کم‌ولتاژ

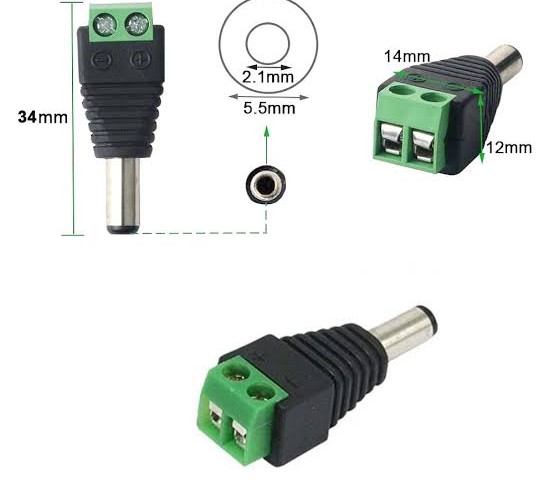

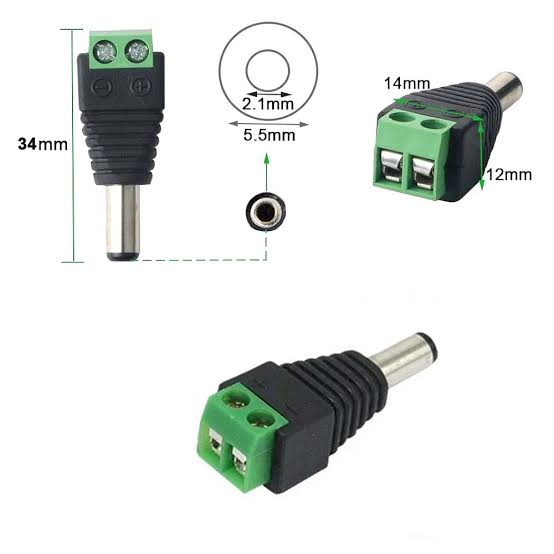

یکی از کاربردهای رایج برخی سوکت‌های ترمینالی، اتصال سیم برق DC به فیش آداپتور است. برای مثال، در مدل‌های ترمینالی دوپایه می‌توان سیم‌های مثبت و منفی را به کمک پیچ متصل کرد و از فیش سازگار برای تأمین برق دستگاه استفاده کرد.

این نوع اتصال ممکن است در پروژه‌های الکترونیکی و بعضی تجهیزات نظارتی به کار برود. برای مشاهده محصولات مرتبط، می‌توانید به بخش قطعات و اتصالات الکترونیکی مراجعه کنید.

۳. استفاده در سیستم‌های دوربین مداربسته

در سیستم‌های نظارتی، اتصال صحیح منبع تغذیه، کابل‌ها و تجهیزات جانبی اهمیت زیادی دارد. برخی از سوکت‌های ترمینالی و فیش‌های نری و مادگی برای آماده‌سازی اتصالات برق کم‌ولتاژ و تعمیر سیم‌کشی تجهیزات قابل استفاده هستند.

برای مثال، هنگام راه‌اندازی یک دوربین مداربسته، انتخاب فیش متناسب با ورودی برق دوربین و آداپتور می‌تواند از ایجاد اتصال نامناسب جلوگیری کند. اگر در حال آماده‌سازی یک سیستم نظارتی هستید، مطالعه مطالب مرتبط با تجهیزات دوربین مداربسته نیز می‌تواند به انتخاب بهتر قطعات کمک کند.

۴. استفاده در تابلوهای برق و تجهیزات کنترلی

بعضی از ترمینال‌ها و کانکتورهای نری و مادگی در تابلوهای برق، دستگاه‌های کنترلی و تجهیزات صنعتی استفاده می‌شوند. این اتصالات به مرتب شدن سیم‌ها و ساده‌تر شدن تعمیرات کمک می‌کنند.

البته هر سوکت برای استفاده صنعتی مناسب نیست. در این کاربردها باید ظرفیت جریان، ولتاژ نامی، شرایط نصب و میزان حفاظت در برابر رطوبت و گردوغبار متناسب با محیط انتخاب شود.

۵. تعمیر و نگهداری تجهیزات

یکی از مزایای مهم اتصالات نری و مادگی، امکان جدا کردن و اتصال مجدد در مدل‌های مخصوص این کار است. به همین دلیل، این قطعات در برخی تعمیرات الکترونیکی و تعویض کابل‌ها کاربرد دارند. انتخاب سوکت مناسب می‌تواند نیاز به بریدن مکرر سیم‌ها یا انجام دوباره لحیم‌کاری را کاهش دهد.

تفاوت سوکت ترمینالی نری و مادگی چیست؟

تفاوت اصلی این دو قطعه در ساختار بخش اتصال آن‌هاست. سوکت نری معمولاً دارای زبانه یا پین بیرون‌آمده است، درحالی‌که سوکت مادگی محل دریافت آن را دارد. این دو قطعه باید از نظر شکل، اندازه و مشخصات فنی با یکدیگر سازگار باشند.

نکته مهم این است که اصطلاح «نری و مادگی» به‌تنهایی نوع اتصال سیم به ترمینال را مشخص نمی‌کند. ممکن است یک مدل دارای پیچ، مدل دیگر دارای اتصال فشاری و نمونه‌ای دیگر دارای سرسیم پرس‌شونده باشد. بنابراین هنگام خرید، فقط به ظاهر محصول توجه نکنید و مشخصات دقیق آن را بررسی کنید.

هنگام خرید سوکت ترمینالی به چه نکاتی توجه کنیم؟

برای انتخاب سوکت ترمینالی مناسب، موارد زیر را در نظر بگیرید:

• نوع اتصال: بررسی کنید سیم با پیچ، پرس، لحیم یا روش دیگری متصل می‌شود.

• سازگاری نری و مادگی: اندازه و شکل دو بخش باید با یکدیگر مطابقت داشته باشد.

• ولتاژ و جریان نامی: سوکت باید برای بار الکتریکی موردنظر مناسب باشد.

• سطح مقطع سیم: ترمینال باید با ضخامت و نوع سیم مورد استفاده سازگار باشد.

• جنس و کیفیت ساخت: کیفیت بخش‌های رسانا و بدنه عایق در دوام اتصال مؤثر است.

• شرایط محیطی: در محیط‌های مرطوب، صنعتی یا پرگردوغبار، به درجه حفاظت و مشخصات سازنده توجه کنید.

همچنین، پیش از نصب باید برق مدار را قطع کنید و از اتصال صحیح سیم‌ها اطمینان داشته باشید. برای اتصالات برق شهر یا مدارهای پرجریان، نصب باید مطابق استانداردهای ایمنی و توسط فرد متخصص انجام شود.

جمع‌بندی

سوکت ترمینالی نری و مادگی از قطعات کاربردی برای ایجاد اتصال میان سیم‌ها و تجهیزات الکتریکی هستند. این قطعات در مدارهای الکترونیکی، بعضی تجهیزات نظارتی، منابع تغذیه و سیستم‌های کنترلی مورد استفاده قرار می‌گیرند و می‌توانند سیم‌کشی و تعمیرات را ساده‌تر کنند.

برای خرید بهترین مدل، ابتدا نوع کاربرد، مشخصات الکتریکی، روش اتصال سیم و سازگاری دو بخش نری و مادگی را بررسی کنید. انتخاب صحیح سوکت ترمینالی علاوه بر آسان‌تر کردن نصب، به ایجاد اتصالی مطمئن‌تر و کاهش مشکلات ناشی از اتصال نامناسب کمک می‌کند.
